先講結論:重新掃描頻道即可,
因為2017/02/03新增了國會頻道1&2,
分別定址在數位電視的21跟22,
子頻道應該參數有變,
造成華視頻內的子頻道除了主頻之外通通看不到。
 ↑整篇快打完才剛好找到這篇
=============
家裡老人吵著說華視教育頻道看不到,
已經有好一陣子了,
她都很習慣用那個看英文等等,
所以現在終於有空就看一下到底發生什麼事。

原本一直以為是訊號不良的問題,
因為我家的數位訊號是來自一條來源不明的線路,
一樓有看到一個市售的天線,
但不確定是不是接到哪邊...

之前一直都是家人在弄,
反正可以看就沿用了,
神奇的是話說那條線如果外圍負極接上,
訊號就會直接歸零... 之前為了這個抓很久。
說不定底下負極有短路還是什麼原理也不太清楚。

沒辦法,我業餘的,
期待詳細強大正解的話這邊就可以關分頁了謝謝~
總之先看網路上資料弄個一組數位天線...

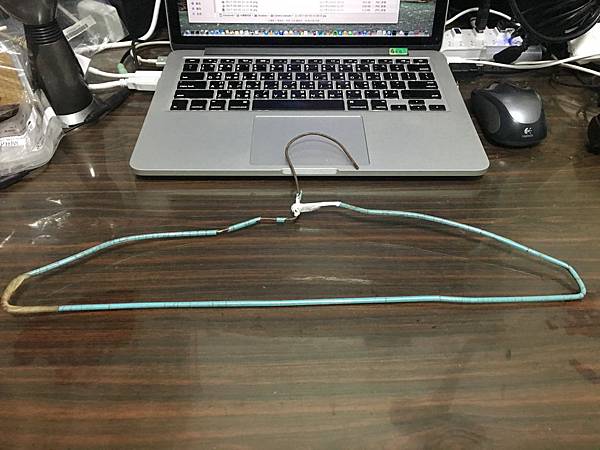

先找到一隻看起來可以作廢的爛衣架
(家裡老人好像嘗試用防水膠帶修復它)
(雖然生鏽但是實測訊號還ok)

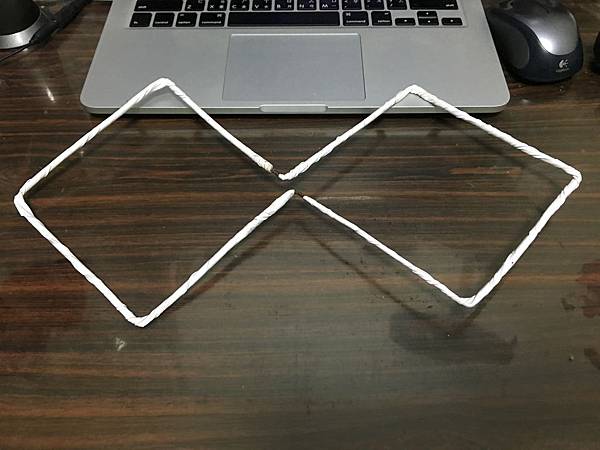

折成下圖的樣子,正方形邊長12.6cm,
不用太精準,但是誤差的話儘量更寬,(詳細下述)
中間上下各留一點裸露,其他重新纏上電工膠帶絕緣
*技巧: 先整根拉直
(拿新衣架的話不必弄這個部分,但是中間接點要露出)

<只想看電視的這段可以跳過>
為什麼是這個長度,雖然不知道這個形狀怎麼分析,
(也有人做更延伸的形狀,不過要兩隻衣架)
12.6cm剛好是λ/4,
C(空氣)=f・λ,
f是數位電視主頻頻率最高的593MHz(華視)
挑選這個頻率是因為之前印象都是後面的頻道收訊弱,
弄完果然變成前面稍弱... 不過比之前的好一點;
前面的頻道頻率更低(中視最低:593MHz),
所以說波長更長(約14.0cm)
頻道表頻率表在這裡查到:http://jshd88.pixnet.net/blog/post/227725823
或是wiki: 台灣數位無線電視
<以上數理恐懼症者可忽略>

家裡剛好有一些DIY的零件,
挖到了從同軸電纜分接兩條線的分接器,
還有一段電線,
把電線裡面的銅線切一段拿來連接分接器和固定用;
(也可以拿還沒有安裝接頭的同軸電纜,
直接分別接上正負極,網路上看到大部分是這樣接)
接下來找天線角度...
首先要找到你家(或是要裝天線的地方)GPS坐標,

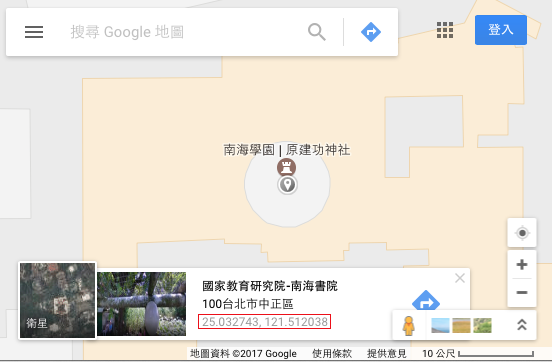

以下用建功神社作為範例如何找坐標,

電腦版的話,打開google map,
在空白的地方點下去,底下就會出現那個地點的坐標;
手機版(iOS)
手機版(android+iOS)
不過下面的網站建議還是用電腦版開,
手機的字有點太小...

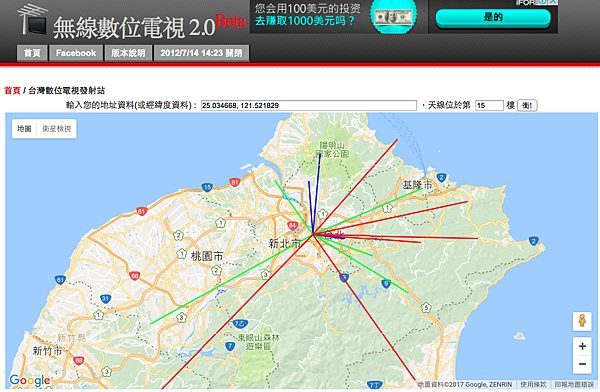

這個網站可以貨比三家(X)尋找(O)哪個訊號源最佳。

底下其實有文字說明,基本上首先挑藍色最佳訊號源,
接下來綠色、紅色次之;大台北地區最強的是竹子山,
方位角的話北是0、東是90... etc.
有地形阻隔的話這個網站可以幫你推估哪個較佳...

我是從這邊看到這個網站的,但是layer那個app不會用...Orz

是說,這個網站沒辦法計入建築物,
像是我家的線路剛好都在南側,可是竹子山在北邊...
然後南向有更高樓擋住,
不過實際測試發現對著大樓有大概80%的訊號...
(我猜是反射過來的訊號) (說不定也有繞射?)

所以實際我測試的方法很土炮,
因為這個位置看不到電視,
所以把電視聲音開大,然後開始上下左右調整天線角度...
(怕動到希望放高一點,所以只有對X軸跟Y軸;
一層樓內的高度應該影響有限吧,
不然其實理論上頂樓更好...雖然還是會被同一棟大樓擋住...)(murmur)

因為90度的時候就會消音,就可以推出這個位置的訊號方向(粗估)。

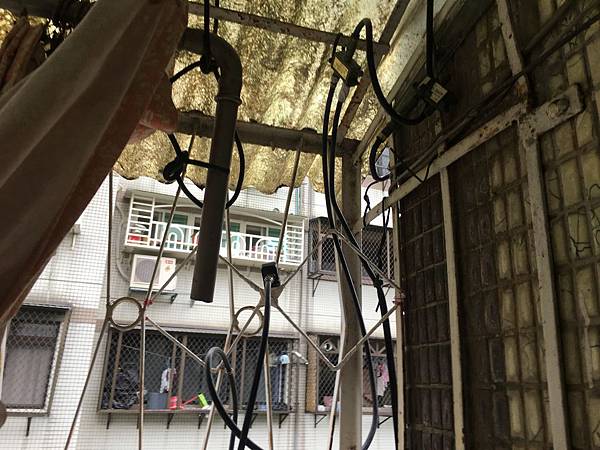

背景有點亂... 不過應該可以看出白色的天線;
右上角有兩顆一對二,我的線是左邊的,
有包白色的那條是原本來源不明的線,
因為實測兩條一起接上可以在強度上增加四個百分點(但是品質不變),
所以就還是接上了;反正這種頭是沒有方向性的~

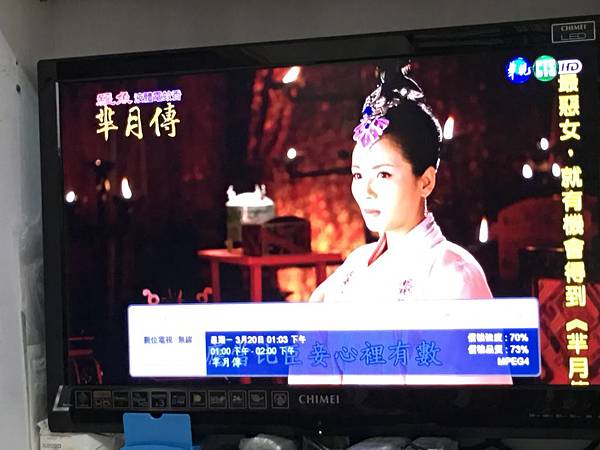

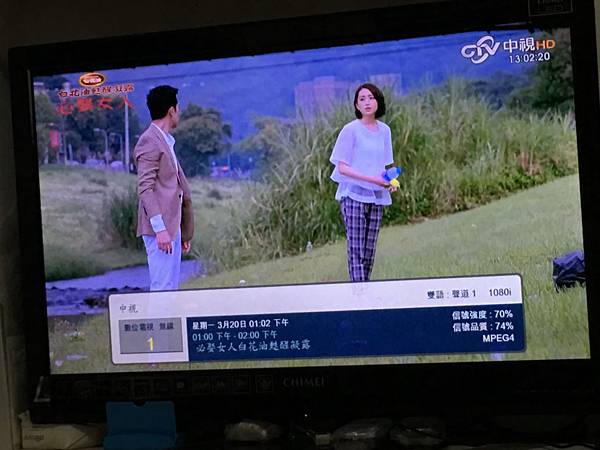

這是原本的1號頻道,接完新天線+原本的線,強度有增加

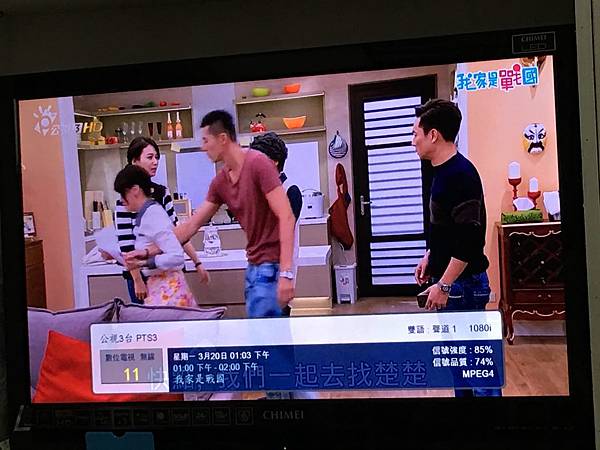

不過後面一點的頻道強度增加更多,應該是跟天線的頻率(波長)有關


接下來要面對原本就要處理的問題。 #莫忘初衷         (X

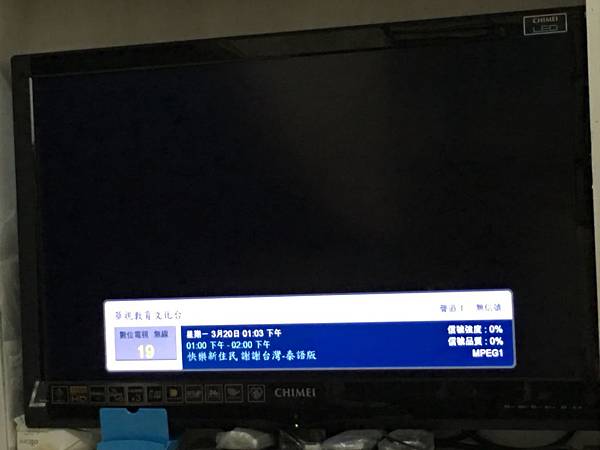

原本的症狀:18跟19頻道明明在隔壁,
但是18的訊號還算ok,19卻直接變成零...
(更差的訊號應該中間會有幾台變成雪花,測試的時候有看過)

然後其實有發現節目表還是有這台的資料,
表示並不是停播還是怎樣。

有上網搜過停播或是頻道改變等等資訊,
但是數位電視好像沒有個整理的網頁之類,
或是恩吸吸的公告嗎?總之沒找到,
想說既然裝了天線那重新掃描一下好了,結果算是誤打誤撞解決的...

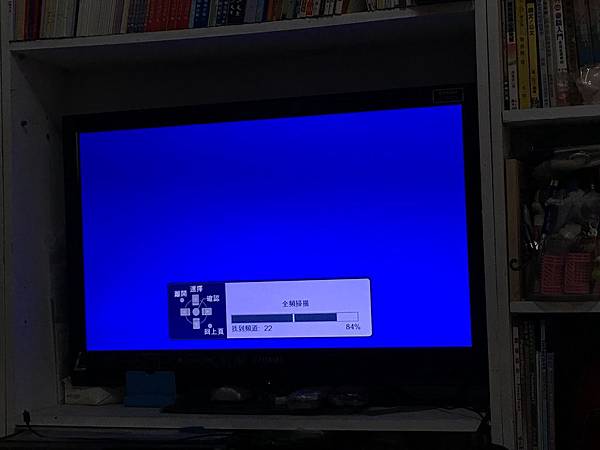

掃描的時候看到這個畫面,就知道其實掃描就可以解決...

之前看過20台,
後來2016/8?增加原民台跟公視三台調整那次重掃過一次,
(2016/7客家台好像也有更動過頻道,還有同時公視SD轉HD)
然後就一直是21台,然後2017/02/03又更動一次增加兩個國會頻道,
目前共22台

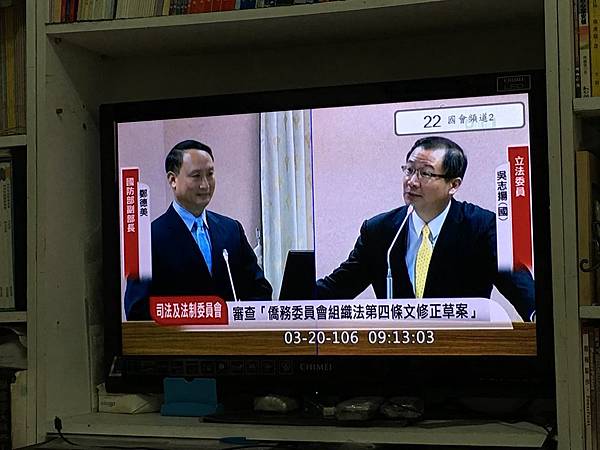

覺得這個直播應該很少人看... 不過是還蠻重要的東西。

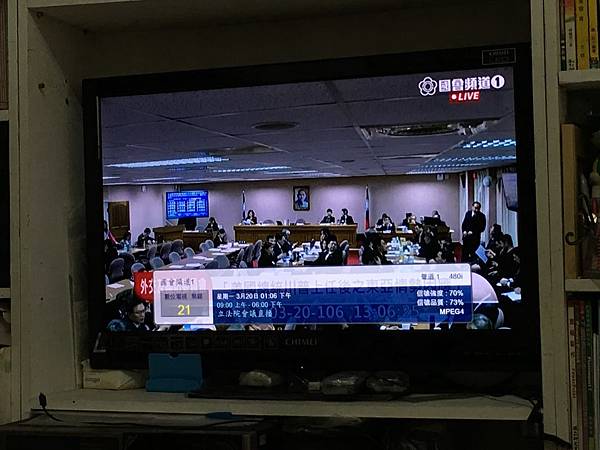

話說測試的時候第一台大會議室的畫面都沒有聲音是怎樣...

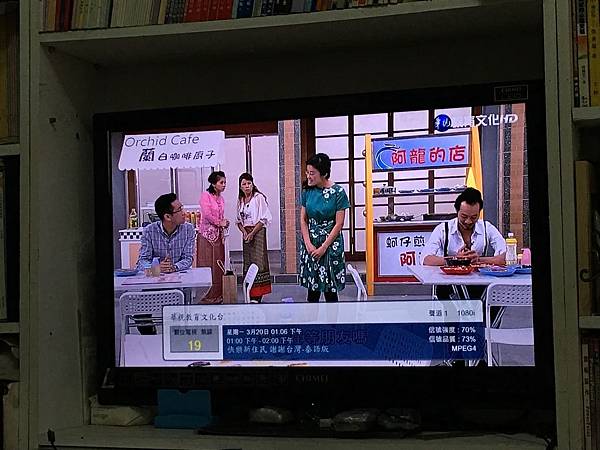

總之教育台又回來啦~
正在播新住民的節目...
要看的話我應該還是會用錄影的吧,
只是設備要再花點腦筋了。

以上。
